كيفية عمل التحكم DMX: تفصيل لكل نوع من أنواع المضخات

في حين أن الهدف هو نفسه – التحكم في ارتفاع المياه عبر DMX – فإن طريقة التحكم تختلف بشكل كبير بين نوعي المضخات.

1. التحكم في مضخات المحركات غير المتزامنة ذات التيار المتردد (التحكم في محركات التردد المتغير)

بالنسبة لمضخات التيار المتردد، المكون الرئيسي هو محرك التردد المتغير (VFD). تعمل عملية التحكم كما يلي:

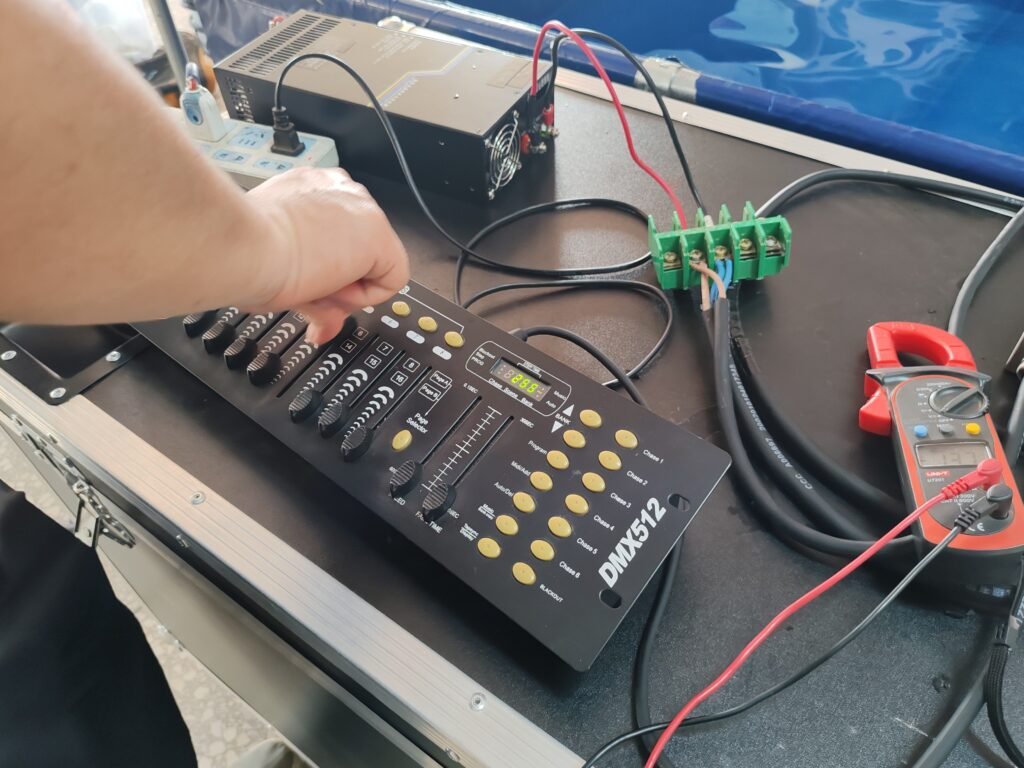

• يرسل جهاز التحكم الرئيسي DMX أمرًا (قيمة تتراوح من 0 إلى 255).
• يقوم جهاز فك التشفير DMX بتحويل هذه الإشارة الرقمية إلى إشارة تناظرية، وغالبًا ما تكون  0–10 فولت  أو  4–20 مللي أمبير .
• يستقبل محرك الأقراص ذو التردد المتغير هذه الإشارة التناظرية ويضبط تردد الكهرباء التي يرسلها إلى محرك المضخة.
• يتحكم التغيير في التردد بشكل مباشر في سرعة المحرك، مما يعمل بدوره على تنظيم تدفق المياه وارتفاع النفاثات.

بسبب الظروف الكهربائية المعقدة في الموقع،  يتم تفضيل إشارة التيار 4-20 مللي أمبير  بشكل عام على إشارة 0-10 فولت بسبب مناعتها الفائقة للضوضاء وموثوقيتها عبر الأسلاك لمسافات طويلة.

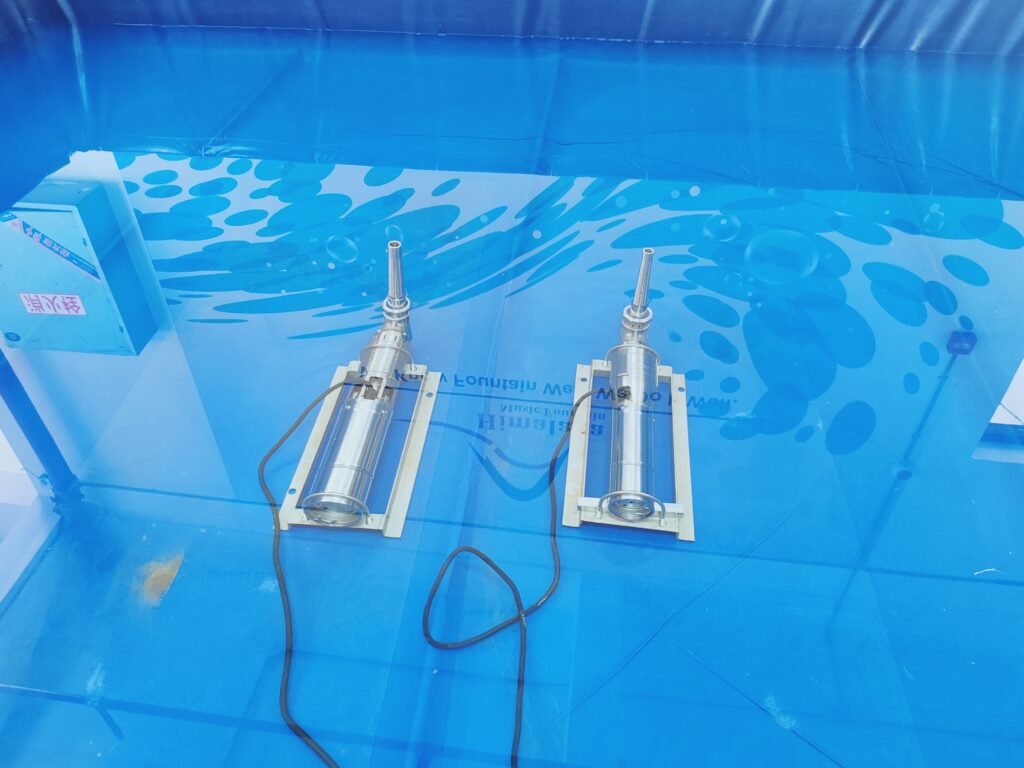

2. التحكم في مضخات المحركات عديمة الفرشاة ذات التيار المستمر (التحكم في السائق)

التحكم في مضخة التيار المستمر أكثر مباشرة وأسرع بكثير. العملية هي:

• يرسل جهاز التحكم الرئيسي DMX أمرًا.
• يستقبل محرك مضخة DMX المخصص إشارة DMX مباشرة.
• يقوم السائق على الفور بترجمة قيمة DMX إلى إشارة نبضية مقابلة (مثل PWM) والتي تحدد سرعة المحرك.
• يستجيب المحرك الخالي من الفرشاة في غضون مللي ثانية لإشارة النبض، مما يسمح بتغييرات سريعة ودقيقة بشكل لا يصدق في ارتفاع نفث الماء، وهو مثالي للموسيقى السريعة.
